》高可靠度
》高抗干擾力
》廣泛工作電壓范圍
》低耗電高效能
》適用于惡劣環境不怕粉塵
》多種輸出碼可選擇:GC:Gray code /Non=Binary code /BCD=BCD code
》E 為重載型
》轉軸外徑:NON=6.00 / 8中=8.0mm
》9.出線方式Non=Lead wire / PG=M12 Lead wire / M12=M12 connection
型號說明 報價請咨詢 156 0158 5576
| 產品型式 | 產品圖 | 產品型號 | 特點說明 |
| 絕對式 |
| MAT-□□□□ | 分辨率:4PPR~1024PPR(可訂制)、Gray/Binary/BCD code(可訂制)、PCD = 40.0Φ |
電氣規格
| 輸出形式 | NPN | PNP |
| 工作電壓 | 5~30VDC | |
| 輸出碼 | Gray code, Binary code or BCD code | |
| 響應頻率 | 20 KHz min. | |
| 耗電流 | 60 mAmax. | |
| 電流連波 | 10 peak to peak | |
| 輸出電流 | 100mAmax. | |
| 保護回路 | Short circuit & polarity reversed | |
| 輸出壓降 | 0.6V max. | |
| 殘留電壓 | 0.1V max. | |
| 泄漏電流 | 0.1mA max. | |
| 抗干擾 | 2kv/1μs | |
| 電介強度 | 2.5kv / 1 minute min. | |
| 絕緣強度 | 100 MΩR /500vdc | |
| 安規 | CE / ROHS | |
環境規格 & 機械規格 報價請咨詢 156 0158 5576
| Type | Standard type | Heavy duty |
| Outline | 50Φ | 50Φ |
| Model | MAT-□□□ | MAT-□□□-E |
| 啟動力矩 | 30 gf-cm max | 260 gf-cm max |
| 慣性力矩 | 8 g- cm2 max. | 68 g- cm2 max. |
| 轉軸負載(Radial) | 2 kg max. | 10 kg max. |
| 轉軸負載(Axial) | 1 kg max. | 5 kg max. |
| 最大轉速 | 6000 RPM | |
| 外殼材質 | Intensive PPS | |
| 轉軸材質 | SUS-316 | |
| 抗震動 | 10~55 Hz/ 1.5 mm ;2Hr/ X.Y.Z direction each | |
| 抗沖擊 | 490m/s2 with 11ms in XY.Z direction 3times each | |
| 工作環境 | -25℃~+70℃；85%RHmax. | |
| 保護等級 | IP-64 | |
接線圖 報價請咨詢 156 0158 5576

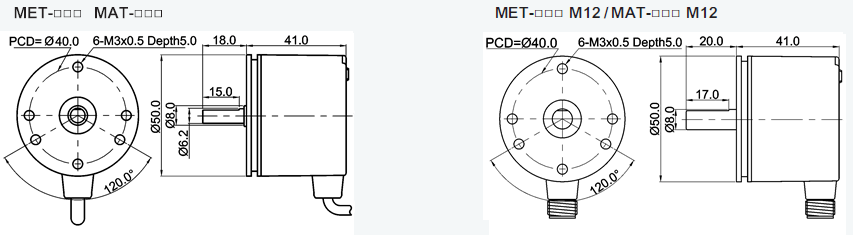

外形尺寸
