今天，我們繼續帶大家一起了解奧托尼克斯的ADS-SE系列側面門傳感器該怎么安裝，這個系列門傳感器也是奧托尼克斯光幕中市場占有率比較高的一款，接下來我們一起來詳細看看吧！具體分為以下幾個步驟進行：

 1、按照以下要求在自動門的兩側門柱上分別打一個孔。

①如果不采用安裝支架

·傳感器探頭的安裝孔徑為:Φ12.2±0.1mm

·傳感器探頭面板厚度:1.5±0.5mm

②如果采用安裝支架

·傳感器探頭的安裝孔徑為:Φ13～Φ14mm

·安裝支架的螺紋孔為:M4螺孔或Φ3.5

2、將傳感器探頭放置到安裝孔內。

①如果不采用安裝支架

·按壓安裝

可按照右圖所示，將傳感器探頭推入安裝孔徑內。

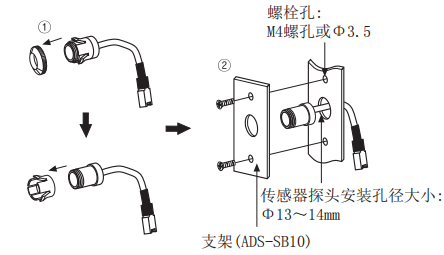

②如果采用安裝支架

·按壓安裝

首先將傳感器探頭安裝至支架上。用螺栓將支架固定。

·螺紋安裝

去除傳感器探頭上的螺母和固定環，安裝傳感器探頭到支架上， 再用螺栓安裝固定好支架。

*安裝支架是可選項，需另行購買
